一、產品概述

WXE8000C 電能質量在線監測裝置觸摸屏主要用于測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動和閃變、三相電壓允許不平衡度。測量分析各種用電設備在不同運行狀態下對公用電網電能質量。

負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數的變化趨勢。電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。

擁有便攜式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使其可廣泛地應用于輸配電、電力電子、電機拖動等領域。該裝置可通過國家級檢測中心IV級電磁抗干擾型式試驗。同時通訊協議可通過國家級通信及規約檢驗，確保裝置與整個監控系統兼容。

二、適用范圍

     WXE8000C 電能質量在線監測裝置觸摸屏適用于400V－66KV各種電壓等級，對電力系統常見故障實時監測處理分析。可廣泛用于電力系統的變電站、發電廠、水電站及化工、采油、冶金、煤炭、鐵路等大型廠礦企業的供電系統。

三、工作原理

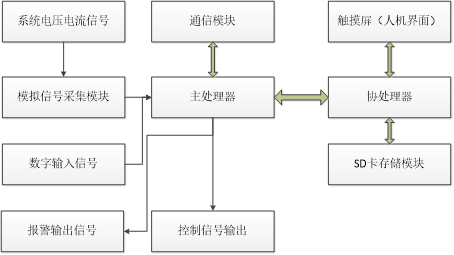

     本裝置由電源模塊，模擬信號采集模塊，數字信號輸入模塊，繼電器信號輸出模塊，開關量采集模塊，主處理器模塊，協處理器模塊，通信模塊，SD卡存儲模塊等部分組成，如圖：

     控制器采集系統電壓電流信號、外部反饋信號以及其他裝置的反饋信號，實時監測電力系統以及裝置本身的運行狀況，并且實時顯示到用戶界面上。當系統發生各類故障時，快速分析故障發生的類型及屬性，再根據判定結果做出相應的處理。

四、技術環境參數

測量信號 PT 二次側電壓和 CT 二次側電流

測量范圍 100V/400V； 電流 1A或5A

變換器 16bit A/D ；

采樣頻率 128 點/通道×周波

測量精度 基波電壓、電流測量精度 0.2 級；

三相電壓2～25次諧波分析；

電壓閃變 ≤5% ；

各次諧波電流超限；

電網頻率；

三相短閃變、三相長閃變。

三相電壓不平衡度 ≤0.2% ；

三相電流不平衡度 ≤0.2%；

電壓偏差精度 ≤0.2%

頻率測量精度 ≤0.005Hz；

負序電流精度 ≤0.2%

電壓波動精度 ≤0.5%；

電壓總諧波畸變率 ≤0.5%

電流總諧波畸變率 ≤0.5%

諧波監測：1~21次諧波

供電電源 AC/DC220V±20% （交直流兩用，功耗：4W）

通訊方式 RS485

硬件可靠性和電磁兼容能力達到國內領先水平，尤其是抗快速瞬變干擾、浪涌干擾達到 了 IEC61000-4-4:1995 標準 IV 級的水平，超過了國標對電能質量監測裝置的 EMC 的要求。

       應用方式：電網用戶單回路電能質量監測【三電壓，三電流】
