一、產品概述

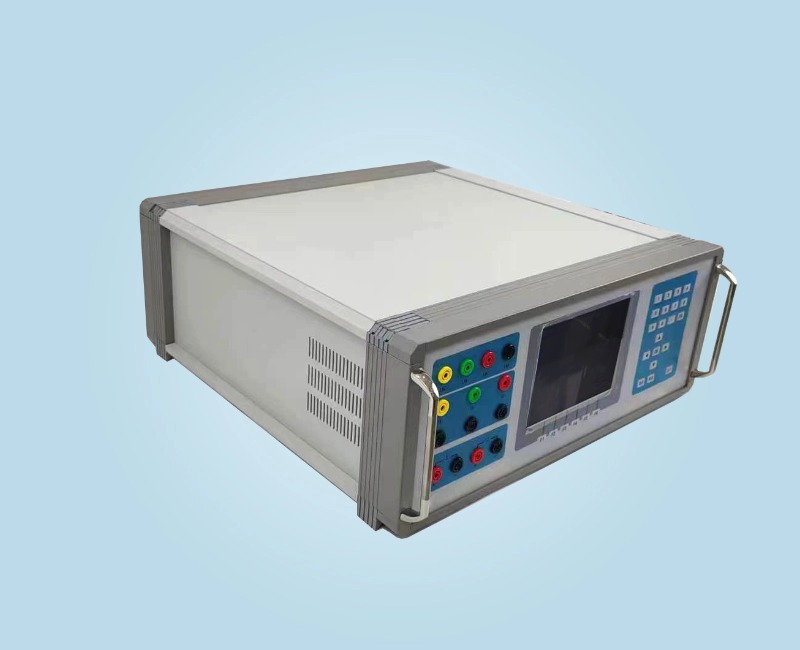

WXDO-20A 交直流電表變送器校驗裝置是按照檢定規程 JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、 JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 596-2012、JJG 307-2006 的要 求而設計的三相表源一體化裝置。

裝置中表的核心技術用的是數字信號處理器（DSP）和 16 位高速 模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是 DSP 和 16 位高速數模轉換器組成 可控制的正弦波、畸變波信號源。

裝置具有精度高、工作穩定可靠、操作方便靈活等特點。

二、主要功能及特點

2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因 數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。

2．2 可自動檢驗電測量變送器（電壓變送器、電流變送器、功率變送器、頻率變送器、功率因數變送器、電能變送器）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。

2．3 電源部分可生成具有 2～31 次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。

2．4 功放的工作頻帶為 40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。

2．5 設有 USB 通訊接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。

2．6 設有大容量的非易失性存貯器，可存貯 300 塊被檢儀表的檢測原始數據，以供查閱和上傳。

2．7 可按電能表檢測負荷點或自選點進行電能表校驗。

三、主要技術指標

3．1 交流電壓量程：50V、100V、200V、400V、600V，最大輸出容量：20VA；

3．2 交流電流量程：0.5A、1A、2.5A、5A、10A、20A   最大輸出容量：20VA；

3．3 交流電壓、電流調節范圍 0～130% FS， 調節細度 5×10 -5；

3．4 工頻交流電壓、電流準確度：0.05% FS；

3．5 有功功率（50V～400V）準確度：0.05% FS；

3．6 無功功率（50V～400V）準確度：0.1% FS；

3．7 電流對同名相電壓的相位準確度：0.05 0；

3．8 頻 率：調節范圍 45～65Hz，調節細度 0.001Hz，調定值準確度 0.01Hz；

3．9 相 位：調節范圍 0～359.99 0， 調節細度 0.01 0；功率因數：調節范圍 0～±1，調節細度 0.0001；調定值準確度 0.0005；

3．10 交流電壓、電流輸出波形失真度 ≤0.3%；

3．11 交流電壓、電流及功率輸出穩定度：≤0.02% FS /60s；

3．12 諧波 2～31 次，幅度 0～40%，各次諧波相位細度 0.01 0·N（N 為諧波次數）；

3．13 直流電壓量程 75mV、75V、150V、300V、500V、1000V：最大輸出容量 20W；

3．14 直流電流量程 0.5A、1A、2.5A、5A、10A、20A 最大輸出容量 20W；

3．15 直流電壓、電流調節范圍 0～120% FS（1000V 量程 0～105% FS），調節細度 5×10 -5；3

3．16 直流電壓、電流輸出穩定度：≤0.02% FS /60s（峰－峰值）；

3．17 直流電壓調定值準確度：0.05% FS；

3．18 直流電流調定值準確度：0.1% FS；

3．19 直流 75mV 輸出（負載≥5Ω）準確度：0.1% FS；

3．20 直流測量準確度（用于變送器輸出測量） ：0.02% FS（電壓 0～±24V，電流 0～±24mA）；直流電壓測量量程 1V、5V、10V、20 V；直流電流測量量程 1mA、2.5mA、5mA、10mA、20mA；

3．21 電能表測量（50V～400V）綜合誤差 0.05% （脈沖輸出：三相額定值=6Hz）；

3．22 工作電源：單相 220V±10%，50Hz±5%；

3．23 使用環境：溫度 20 0C±10 0C， 相對濕度≤85%RH；

3．24 體積重量：約 460×460×175mm 3，20kg（豪華型機箱 24kg）。
