一、產品概述

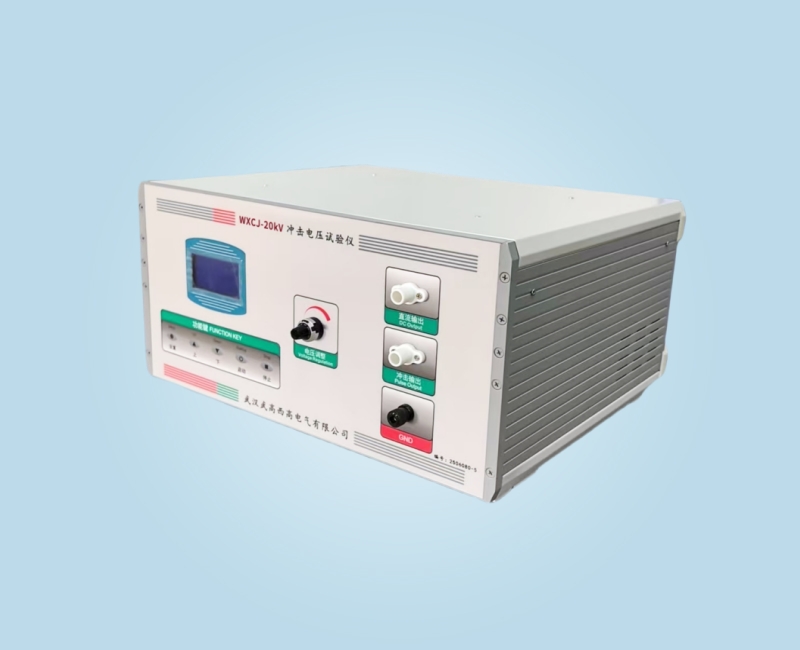

WXCJ-20KV型程控自動沖擊電壓試驗儀是根據TB/T 2653、GB/T22387、GB/T17627、GB/T16927、GB14048、GB7251、GB/T16935、IEC61730、GB4706、GB3048、JB/T 7083等標準要求，用于充電樁、太陽能、低壓成套、低壓電器、電度表、電機、電線電纜、漏電保護器等產品安全性能檢測的沖擊電壓試驗儀器，是低壓成套、低壓電器企業的“3C”認證檢驗設備。

設備采用高速單片機設計，手動、自動、程控多模式，液晶顯示，觸摸按鍵設計，具有操作方便、性能穩定可靠、自動化程度高的優點。手動模式狀態下，儀器的沖擊電壓值需用手動調節旋鈕調節，沖擊電壓實驗前，需在未接入測試狀態下，預先手動調節預沖擊電壓值，然后再接入系統進行測試。自動模式下，可直接將儀器接入測試系統，然后進入菜單設置，設置預沖擊電壓值后，儀器就可以根據設置輸出沖擊電壓脈沖進行測試。程控狀態下，可以通過計算機或者工業網絡直接控制儀器設備的沖擊電壓，間隔時間，沖擊次數，進行沖擊實驗，儀器還可以通過網絡向計算機或者工業網絡分次返回每次測試的沖擊電壓值結果。

儀器通過檢測測試時的沖擊電流值和電壓衰變程序判定是否擊穿。自動模式和程控模式包含自動恒壓系統，可以1V為步進設置沖擊輸出電壓峰值，輸出沖擊電壓不受間隔時間影響。通過使用配套的計算機控制程序，可以實現多組合測試項目，可以實現自低電壓到高電壓，自正極性到負極性(正負款)的多組合測試。測試結果數字圖形雙顯示，形象直觀。儀器提供外置采樣接口，可用于沖擊波形的跟蹤與監測，采樣接口的分壓比為1/147（出廠檢驗值）。提供顯示精度再修正功能，可隨時設置顯示修正系數，使儀器顯示和標準相一致。

        二、原理簡介

結構組成

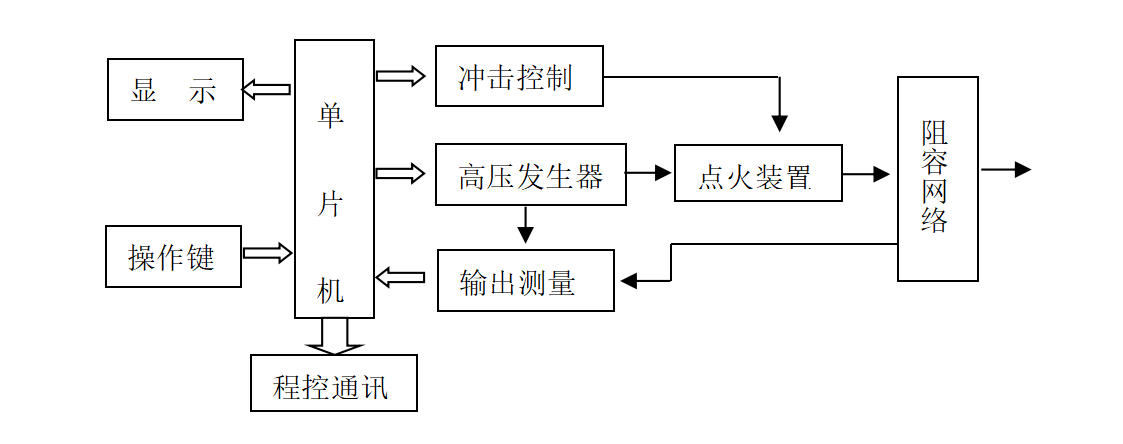

       原理結構框圖如下：

       原理描述
        WXCJ-20KV沖擊電壓試驗儀以高速單片機為核心，通過液晶顯示及觸摸按鍵構成人機交互系統，通過中文操作菜單設置相關參數。手動模式下儀器根據調節旋鈕輸出對應沖擊電壓，根據設置的時間間隔控制點火裝置，經過阻容網絡輸出高壓脈沖。自動模式下單片機根據參數設置控制沖擊電壓，根據設置參數控制間隔時間及沖擊次數。程控模式下單片機根據程控參數控制沖擊電壓、間隔時間及沖擊次數，并向網絡返回測試數據。示波器模式計算機程序使用示波器底層控件，控制示波器數據采集，并獲得波形數據。儀器通過檢測測試時的沖擊電流值及電壓衰變判定是否擊穿。

       三、技術參數及特性

1、輸出電壓: 輸出直流：0－±24KV；精度±3％；   沖擊峰值：±20KV；精度±3％F（可修正）；

2、沖擊電壓波：波前時間： 1.2μs±30％； 波后半值時間： 50μs±20％；

3、程控及自動：檔位：±4KV－±20KV，1V步進； 程控精度：±3%；次數:1-9999次；間隔時間：5-99S；(默認5S)；沖擊電壓通訊方式：485-USB

4、手動：沖擊峰值：±2－±20KV；沖擊次數： 1－9999次，0為連續無限次沖擊； 間隔時間： 1－99s；

5、漏電流測試：擊穿電流設置范圍：30mA-1200mA；用于輔助判定是否合格

6、衰減判定：電壓衰減程序：0%-99%；（0%時不通過電壓衰減來判定）

7、電源條件   額定電壓 AC220V±10%,50Hz；額定功耗 200VA。

8、環境條件   環境溫度 0－40℃  環境濕度不大于80％。

9、外形尺寸   450mm*380mm*240mm；

10、重量   主機約12kg
